82.5超高强度快硬硫铝酸盐水泥
概述
● 82.5超高强度快硬硫铝酸盐水泥，是一种具有早期强度非常高（3天抗压强度不低于82.5MPa）、快凝、快硬、抗冻融、耐锈蚀、微膨胀、低收缩、低碱、抗硫酸盐腐蚀的水硬性胶凝材料。
技术指标
● 比表面积：不小于480m2/kg.
● 凝结时间：初凝不早于25分钟，终凝不迟于180分钟。（用户有要求，可以变动。）
● 抗压强度：≥55.0MPa(1天)，≥82.5.0MPa(3天)
● 抗折强度：≥8.0MPa(1天)，≥8.5MPa(3天)
（备注：强度实际典型值为：抗压强度：约65.0MPa(1天)，约85.0.0MPa(3天)；抗折强度：约9.5MPa(1天)，约10.5MPa(3天)）
特性

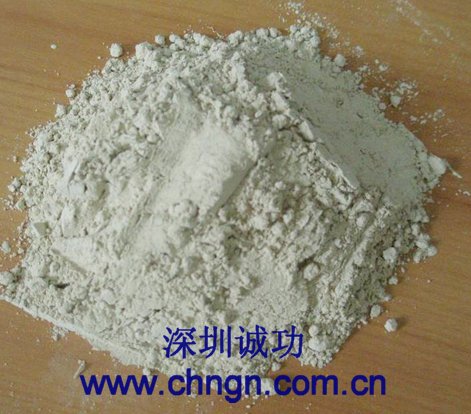

● 外观：大致呈浅土灰色
● 早期强度高
● 强度增进率大
● 凝结较快
● 微膨胀
● 低收缩
● 低碱
● 钢筋锈蚀弱
● 抗冻融
● 抗渗性良好
● 长期强度稳定
● 抗硫酸盐腐蚀
用途
● 配制防渗、抗冻、早强、高强、抗硫酸盐侵蚀的砼
● 快硬高强砼（C60以上）
● 大型预制构件、现浇框架结构工程
● 生产GRC水泥制品、水泥杆、管、以及人造大理石制品、欧式构件、工艺制品等。
● 冬季负温施工、锚喷、支护、拼装节点、浆锚、道路抢修、堵漏、复杂地质固井等工程
● 高速公路、机场跑道、桥梁涵洞、地下矿井、河堤水坝、市政工程、地铁、大型设备安装基础等工程
● 冷冻库地面墙体的生产和维修
● 海堤大坝、海水养殖和海水淡化工程、海洋水族馆工程等抗海水腐蚀项目
应用及注意事项
● 砼配比须要先通过试配确定。建议每立方砼水泥用量不少于300kg，水灰比控制在0.30-0.40。
● 在使用时不得混入其它品种的水泥、石灰等高碱物质。
● 水泥砂浆或砼失去流动性后，不得二次加水搅拌或二次振捣。
● 砼终凝后要及时进行保湿养护，养护期不少于3天。
● 冬季施工，必须及时采取防风保温措施，及时配入0.5%-4.0%的防冻剂。
● 不适合于耐热工程及部位使用。
● 若采用蒸养工艺生产水泥或砼制品，建议蒸养温度不要超过60°C。
● 可与（WRA-2型）高效减水增强剂配合使用，有效改善砂浆和混凝土的和易性、流动性，提高水泥和混凝土制品强度。
运输与贮存
● 运输、贮存过程中不得受潮和混入杂物；
● 应在通风干燥的环境中存放，并应与其它水泥分别贮存；
● 贮存期三个月，逾期建议重新检验，确定标号后再使用。
包装
● 塑料编织袋，50kg/袋；或1吨吨袋
