(PCS-3型)硅酸盐水泥/发泡水泥专用
速凝早强剂
概述
● PCS-3型硅酸盐水泥/发泡水泥专用速凝早强剂，也称硅酸盐水泥速凝剂、早强剂、快干剂、促硬剂等，是能促使硅酸盐系列水泥及其混凝土和使用硅酸盐水泥生产的发泡水泥/泡沫混凝土制品快速凝结、硬化、早强的专用外加剂，能有效改善硅酸盐水泥性能；
● 与喷射混凝土用速凝剂相比，PCS-3型速凝早强剂有更好的快凝、快硬以及早强特性，能促使水泥制品更快脱模以提高模具使用效率、混凝土更快凝结硬化以提高工程功效。
● 型号：PCS-3型
● 适用的水泥品种：波特兰水泥、普通硅酸盐水泥、复合硅酸盐水泥、抗硫酸盐水泥等硅酸盐系列水泥。
品质指标
● 凝结时间：根据不同的水灰比、灰沙比、工作环境温度及其它外加混合材料的不同，凝结、硬化、和脱模的时间不同；
● 抗压强度：
|
项目 |
JC744-2005标准值 |
实际产品 |
|
一等品 |
合格品 |
|
抗压强度(1天) |
≥7.0MPa |
≥6.0MPa |
≥10MPa |
|
抗压强度比(28天) |
≥75% |
≥70% |
≥100% |
特性

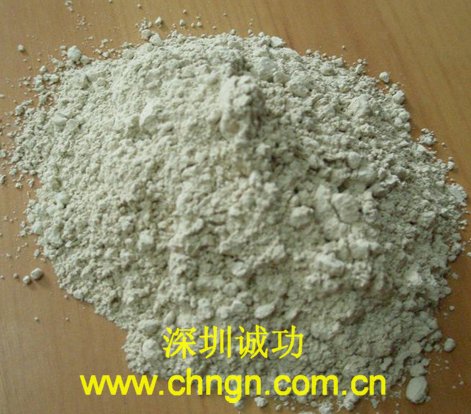

● 外观：灰褐色，固体粉末
● 无毒、无辐射、不燃、不含氯盐，对钢筋无锈蚀
● 凝结时间：将PCS-3型掺入到硅酸盐水泥中，随着掺入量的增加，凝结硬化时间随之缩短；
● 强度：掺PCS-3型的硅酸盐水泥，可获得较好的早期强度，且后期强度不降低、稳定增长；
● 膨胀性能：掺PCS-3型后的硅酸盐水泥，具有微膨胀特性，有效提高水泥及混凝土制品的密实性；
● 干缩性能：掺PCS-3型后的硅酸盐水泥干缩率与原水泥相比，各个龄期均低于原水泥；
● 抗硫酸盐性能：掺PCS-3型后的硅酸盐水泥抗腐蚀系数大于原水泥，说明其抗硫酸盐腐蚀的性能优于原水泥。
用途
适用于采用硅酸盐、普通硅酸盐、复合硅酸盐、抗硫酸盐硅酸盐系列水泥制作的以下产品：
● 工艺制品、装饰品
● 欧式构件、园林景观
● 管桩、预制构件、墙体板材、水泥砖
● 保险柜内夹层
● 发泡水泥板、泡沫混凝土
● 其它轻质板材
● 普通水泥建筑
● 道路混凝土工程
应用及注意事项
● 掺量：
在普通水泥砂浆和混凝土制品中，建议1.0-10.0%(水泥重量比)；
在发泡水泥板和泡沫混凝土制品中，建议5.0-10.0%(水泥重量比)；
建议先以5%作为基准掺量；然后根据实际效果调整掺量配比；在气温比较低的环境（如冬季）或水灰比较大的条件下生产施工，建议适当增加掺量；
实际掺量须根据砂浆、砼的性能要求、或各种材料配比的不同、以及生产施工条件的变化，作适当调整；
当水泥批次和PCS-3速凝早强剂批次发生改变，都须重新在实验室做试配，以确定准确掺量；
● 工作环境温度与拌和水的温度：
常温；
如果生产环境温度偏低、或对硬化脱模的时间有特别要求，建议尽量调整拌和水温至40℃以上，但最高不超过60℃；
● 拌和：
先将PCS-3速凝早强剂与水泥、其它集料或填充料干搅拌至均匀状态；然后再加1/2至2/3的水量拌和，最后将剩余的水倒入搅拌直至均匀，搅拌时间应不少于3分钟；
● 脱模后的制品，建议保湿养护；
● 受潮结块的水泥不得使用。
运输、贮存
● 装运：按照非危险货物运输规则装卸、运输；
● 贮存：通风干燥的环境下，整件存放、妥善保管，注意防水、防潮。
包装
● 塑料编织袋内衬PP袋，25kg/袋，和/或吨袋
