石膏专用高效减水增强剂
概述
● 石膏高效减水增强剂，属于高磺化度高效减水剂。由于分子链被高度的磺化，较之普通的传统密胺类减水剂，本品具有更高的活性，对石膏有更好的适应性，吸附及分散作用好。
● 与传统密胺类减水剂相比，在掺量相同的情况下，本品的减水率可提高15-20%，石膏湿强度及干强度可增长30-200%以上；加本品的石膏浆的粘度比加传统密胺类减水剂的粘度小、固体含量高、施工性、保水性及流动性更好。
● 石膏高效减水增强剂，也具有传统密胺类减水剂的一般特征：非引气、蒸氧适应性好，对石膏无缓凝作用，对钢筋无锈蚀作用，无毒、无污染，适合配制高强石膏粉或用于标准稠度需水量偏大的建筑石膏粉，特别是化学石膏粉及其制品，是目前综合性能较好的外加剂品种。
● 型号：WRA-1
特性

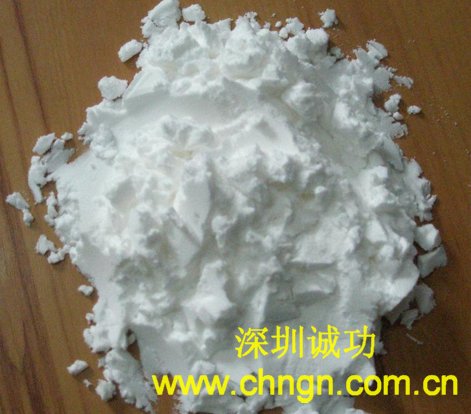

● 外观：白色，固体粉末；
● 无毒、无辐射、不燃、不含氯盐；
● PH值：8-10
● Na2SO4含量：固体成分的3-4%
● 贮存稳定性：12个月
● 在石膏浆料中加入石膏高效减水增强剂后，使得在较低水膏比条件下，获得高流动性的浆料，从而减少成型用水量，在烘干石膏制品时可以大大降低蒸发水量，降低能耗，同时降低成本。
● 加入石膏高效减水增强剂后，石膏浆料的流动性和扩散性较好，利于浇注成型的石膏制品。
● 加入石膏高效减水增强剂后，石膏强度增加幅度大，密度增加较小，可配合降容剂(如：发泡剂、引气剂等)和轻质掺合料（如珍珠岩类材料）配制高强石膏制品。
试验数据（供参考）
以模型石膏掺加石膏高效减水增强剂的测试数据，供参考。
|
项目 |
基准 |
掺量0.2% |
掺量0.4% |
掺量0.6% |
|
流动度，mm |
181 |
181 |
179 |
180 |
|
减水率，% |
--- |
15.3 |
21.2 |
27.0 |
|
凝结时间
min |
初凝时间 |
14′00″ |
9′15″ |
8′40″ |
8′10″ |
|
终凝时间 |
16′00″ |
11′30″ |
11′05″ |
10′40″ |
|
湿强度
(养护3天) |
比重 g/ml |
1.69 |
1.78 |
1.85 |
1.86 |
|
抗折强度 MPa |
1.27 |
1.39 |
1.71 |
1.92 |
|
抗折强度比 % |
--- |
109 |
135 |
151 |
|
抗压强度 MPa |
2.30 |
3.16 |
4.70 |
5.41 |
|
抗压强度比 % |
--- |
137 |
204 |
235 |
|
干强度
(养护3天,
40℃干燥) |
比重 g/ml |
1.58 |
1.65 |
1.73 |
1.75 |
|
抗折强度 MPa |
1.16 |
1.35 |
1.70 |
1.85 |
|
抗折强度比 % |
--- |
116 |
147 |
159 |
|
抗压强度 MPa |
2.33 |
3.12 |
4.75 |
5.25 |
|
抗压强度比 % |
--- |
134 |
204 |
225 |
用途
● 石膏粉及石膏制品的生产。
应用及注意事项
● 掺量：
● 建议：石膏粉重量的0.2-0.6%；最终掺量，须以实验室试配结果作最终确认；
● 当石膏批次或减水增强剂批次发生改变，须重新在实验室做试配，以确定掺量；
● 工作环境温度与拌和水的温度：常温，建议不低于20℃；如果工作环境难以达到常温，建议尽量调整拌和水温；
● 应用石膏高效减水增强剂，应适当降低拌和水的用量；通过调整用水量，获得最佳的凝结时间和强度。
● 拌合：将石膏高效减水增强剂与其它浆料先干搅拌至均匀状态，再加水拌和直至均匀，建议搅拌时间适当延长；或者，将称取好的石膏高效减水增强剂先倒入已经计量的水溶液中进行搅拌直至均匀状态；然后将溶液加入准备配制的石膏粉；
运输、贮存
● 装运：按照非危险货物运输规则装卸、运输；
● 贮存：通风干燥的环境下，整件存放、妥善保管，注意防水、防潮，避免高温和日光曝晒。
包装
● 塑料编织袋内衬PP袋，25kg/袋，和/或吨袋
